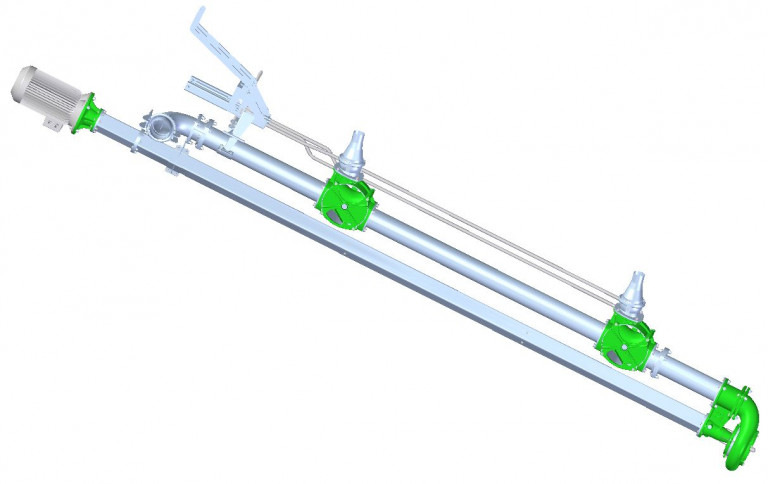

A BAUER hosszútengelyű Magnum LEE és LEC szivattyúk egy szivattyúból, hajtásláncból és villanymotorból állnak, energiahatékonyságuk és robusztusságuk egyedülálló. Kialakításának az a különlegessége, hogy a tényleges hidraulikus alkatrészek mindig a közegbe merülnek, de a villanymotor a közegen kívül van. Soha nem kell aggódnia a hibás tömítések által okozott károk miatt.
A két változat, a LEE és a LEC, főként a vágószerkezetben különböznek egymástól, és különböző állagú hígtrágyákhoz alkalmasak:
A LEC (Long Shaft Electrical Cutting Pump) állítható vágószerkezettel van felszerelve, és könnyedén kezeli a a nagy arányú szalma- és takarmány maradványt tartalmazó hígtrágyát.
A LEE-t (Long Shaft Electrical Effluent Pump) vágószerkezet nélkül tervezték, és alacsony szalma- és rostosanyag-arányú hígtrágyához.
A LEE/LEC szivattyúk nagy előnye, hogy a közegbe nem merülő alkatrészeket nem kell tömíteni, így nem szenvedhetnek kárt a hibás tömítések miatt. Annak érdekében, hogy ez az előny ténylegesen érvényesüljön, a motor és a szivattyú között hajtásláncot alkalmaztunk, amelynek hossza az akna mélységétől függően változik. Ez az egyedülálló alapkoncepció és a kiváló minőségű anyagok, a hidraulikus és szilárdságra optimalizált geometriával kiegészülve egy tartós, robusztus és energiatakarékos iszapszivattyút eredményeztek.
A BAUER hosszútengelyű szivattyú négy teljesítményosztályban kapható: 11 kW, 15 kW, 18,5 kW és 22 kW. Kiemelkedő tulajdonságai különleges profilt adnak, és alkalmassá teszik a legnehezebb feladatokhoz is:

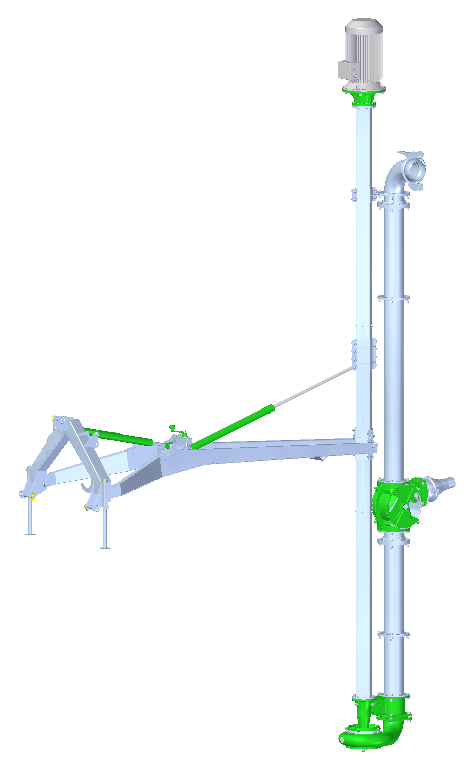

A BAUER hosszútengelyű LEE/LEC szivattyú lehet helyhez kötött vagy mobil. Helyhez kötött használat esetén falra vagy az akna peremére szerelhető. A robusztus emelőkeret több aknában is használható.
A LEE/LEC szivattyút gyakran használják klasszikus feladatokhoz a mezőgazdaságban:

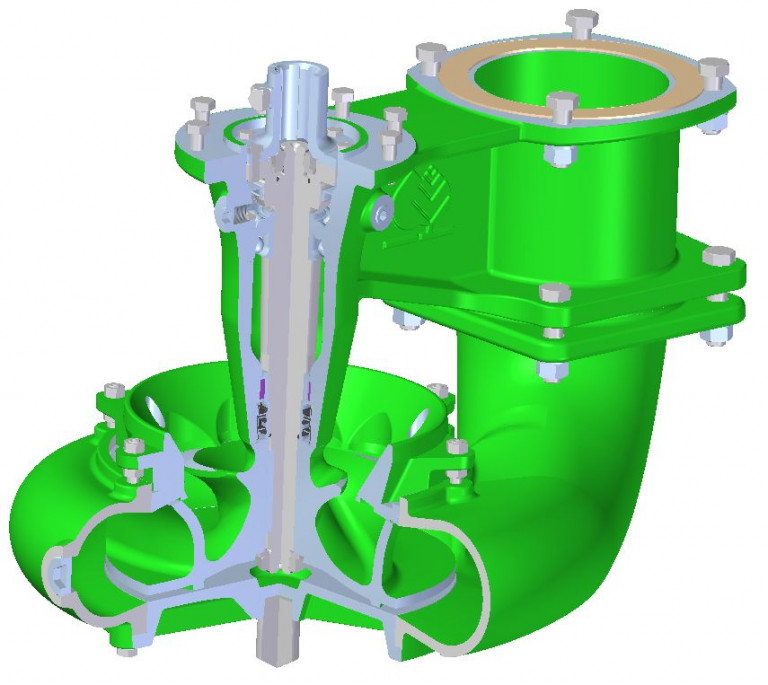

A BAUER hosszú tengelyű szivattyú szíve a szivattyúház, a rendkívül robusztus, olajban működő csapágyakkal. A szivattyúzandó közeg felőli oldalon található hármas tömítés magas szintű biztonságot garantál, és megakadályozza az olaj kiszivárgását és a hígtrágya bejutását a csapágyházba. Így a BAUER LEE/LEC szivattyú ideális eszköz a legkeményebb üzemi körülményekhez is.

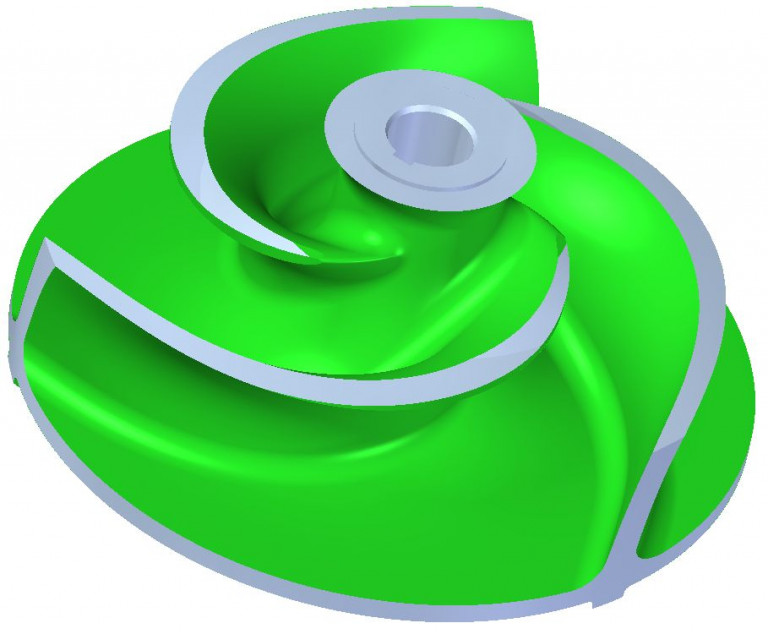

A hidraulikus alkatrészek, mint a járókerék és a spirálház közvetlenül a csapágyház után helyezkednek el. Modern számítási és tervezési módszerek valamint hidraulikus tesztek tették lehetővé a hatékony és megfelelő hidraulikus geometria megtervezését. Az eredmény meggyőző: A BAUER LEE/LEC hosszútengelyű szivattyú hidraulikus hatásfoka a piacon az egyik legjobbnak számít.
A sok szalma- és takarmánymaradványt tartalmazó hígtrágyához hatékony, robusztus vágószerkezettel rendelkező szivattyúkra van szükség. Senki sem engedheti meg magának az ebből adódó hibákat és leállásokat.

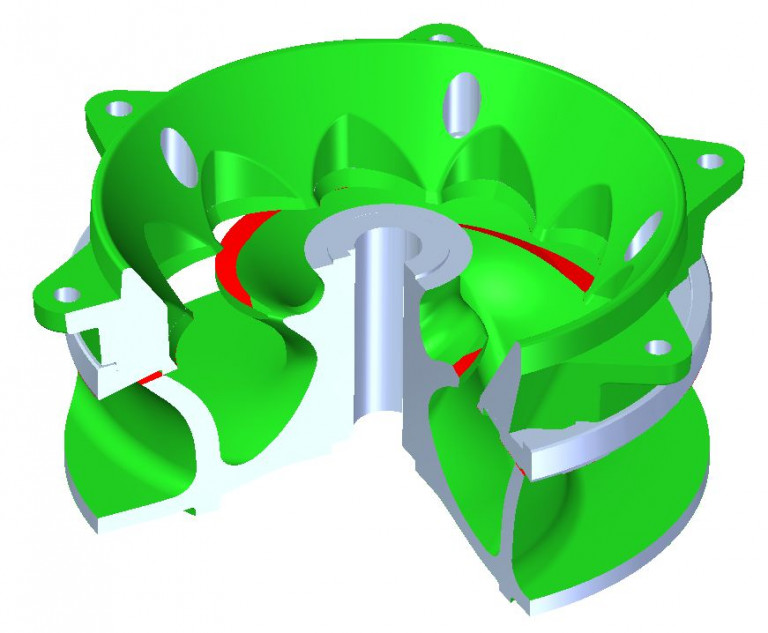

Ezért fejlesztettünk ki egy különösen masszív, nagy hatékonyságú, állítható vágó eszközt a BAUER LEC hosszútengelyű szivattyúhoz. Szélsőséges körülményeket szimuláltunk, és a járókereket intenzív, nagy sűrűségű tartóssági teszteknek vetettük alá. Egyrészt ennek a vágóegységnek a vágási hatékonyságát optimalizáltuk, másrészt a kopásállóságát jelentősen megnöveltük az edzett anyagok használatával. Ily módon hosszú élettartam érhető el erősen csiszoló hatású anyagok szivattyúzása esetén is. Ennek biztosítására gömbgrafit öntvényt használunk, amely speciális hőkezelés révén különleges tulajdonságokat kap, hogy hosszú ideig ellenálljon a legkeményebb üzemi körülményeknek.
A felső szívónyílás azt jelenti, hogy a szivattyúzott közeg nem alulról folyik, mint a búvárszivattyúknál, hanem felülről (a hajtási oldalon) a járókerék felé. Ennek az elrendezésnek az a fő előnye, hogy nehéz tárgyak, mint például csavarkulcsok, kövek vagy hasonlók nem tudnak könnyen bejutni a vágóegységbe, így nem okoznak komolyabb károkat.
A Bauer hosszútengelyű szivattyút 6 colos nyomóvezetékkel láttuk el a csővezeték súrlódási veszteségének csökkentése érdekében. A nyomócső 5 colról 6 colra növelése a súrlódási veszteségek akár 20%-os csökkenését eredményezi 100 m³/h és 12%-os szárazanyag (TS) szarvasmarha trágya mellett.

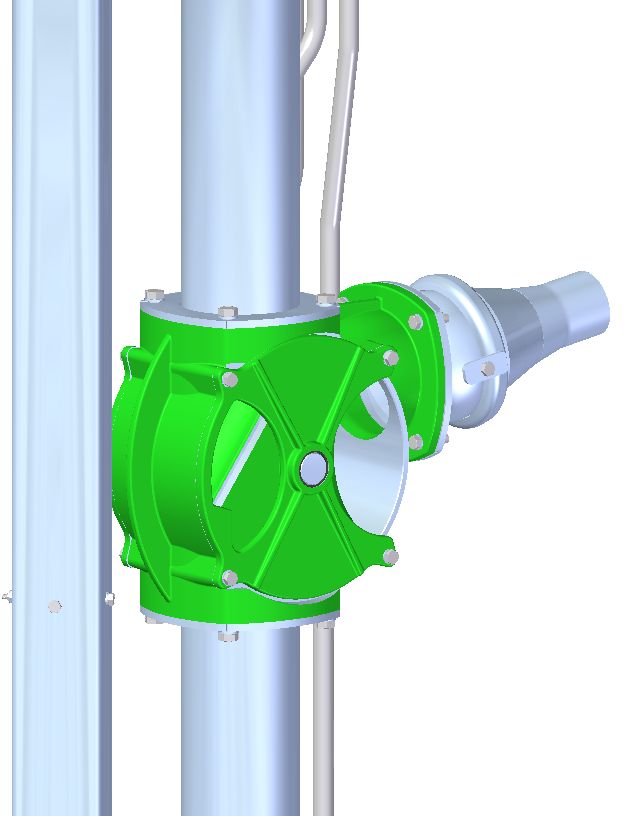

A keverőfúvókát kör és szögletes aknákhoz alakították ki, vízszintesen 180°-ban elforgathatók, vertikálisan pedig 15° a mozgatás lehetősége. Ez nagy keverési tartományt eredményez, amely lehetővé teszi az akna átkeverését nagyon rövid időn belül.
A Bauer háromállású szelep segítségével a szivattyú működése közben könnyedén válthat a szállítás és a keverés között. Ez azt jelenti, hogy a hígtrágya kijuttatásii munkák során a szivattyút nem kell kikapcsolni a keverés és a tartálytöltés közötti átkapcsoláskor, hanem folyamatosan üzemben maradhat. A Bauer háromutas szelep használata csökkenti a bekapcsolási gyakoriságot ilyen felhasználás esetén is. Ez pozitív hatással van az elektromotor és a teljes szivattyú élettartamára.

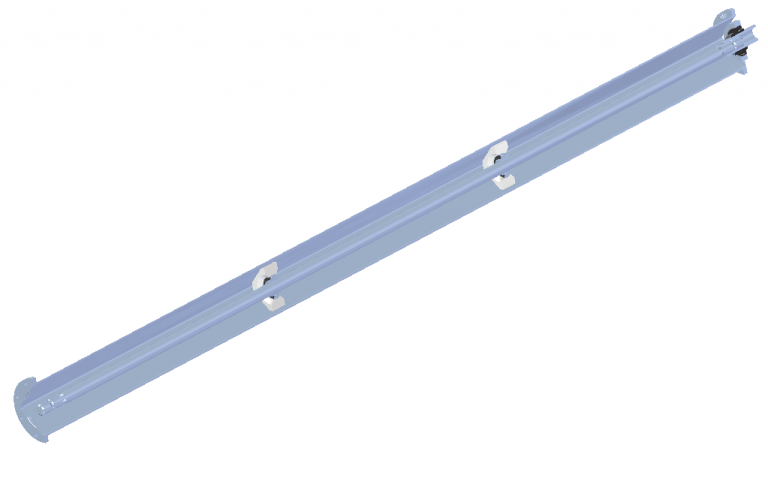

A Bauer hosszútengelyű szivattyú hajtásláncát a legkeményebb üzemi körülményekre tervezték, és már bizonyította erősségét a Bauer Turbomix MTXH hígtrágya keverővel. Ennek a hajtásláncnak egy hajtótengelye van, amely egy masszív 120x120x4-es csőbe van szerelve speciálisan kifejlesztett csapágyakkal. Ez egy nagyon energiahatékony, egyenletes futású és robusztus hajtásláncot eredményez. A Bauer hosszútengelyű szivattyú 2-6 méteres aknamélységhez alkalmazható, a méret 0,5 m-ként növekszik.
Magnum LEE/LEC | Hajtásteljesítmény* kW | Haladási sebesség min-1 | Áramlási sebesség m³/h | Áramlási sebesség l/min | Szállítófej m | |
---|---|---|---|---|---|---|
11,0 | 9,0 - 11,0 | 1.475 | 40 - 300 | 667 - 5.000 | 15,0 - 4,0 | |
15,0 | 11,0 - 15,0 | 1.475 | 55 - 350 | 917 - 5.833 | 18,0 - 5,0 | |
18,5 | 12,0 - 18,5 | 1.475 | 70 - 370 | 1.167 - 6.167 | 20,0 - 7,0 | |
22,0 | 13,0 - 22,0 | 1.475 | 80 - 400 | 1.333 - 6.667 | 22,0 - 7,0 |
Magnum LEE/LEC | Modell Aknamélység fedéllel együtt (GT) m max. töltöttségi szint (FS) m | 2,0 2,3 2,0 | 2,5 2,8 2,5 | 3,0 3,3 3,0 | 3,5 3,8 3,5 | 4,0 4,3 4,0 | 4,5 4,8 4,5 | 5,0 5,3 5,0 | 5,5 5,8 5,5 | 6,0 6,3 6,0 |
---|---|---|---|---|---|---|---|---|---|---|
Keverőfúvókák száma 0 | Aknafedél - motorkarima (GM) m kb. | 0,99 | 0,84 | 0,99 | 0,84 | |||||
Aknafedél - nyomócsatlakozás íves (GDB) m kb. | 0,37 | 0,37 | 0,37 | 0,37 | ||||||
Aknafedél - nyomócsatlakozás egyenes (GDG) m kb. | 0,52 | 0,52 | 0,52 | 0,52 | ||||||
Keverőfúvókák száma 1* | Aknafedél - motorkarima (GM) m kb. | 0,99 | 0,84 | 0,99 | 0,84 | |||||
Aknafedél nyomócsatlakozás íves (GDB) m kb. | 0,48 | 0,48 | 0,48 | 0,48 | ||||||
Aknafedél - nyomócsatlakozás egyenes (GDG) m kb. | 0,63 | 0,63 | 0,63 | 0,63 | ||||||
Keverőfúvókák száma 2** | Aknafedél - motorkarima (GM) m kb. | Nem érhető el | Nem érhető el | Nem érhető el | Nem érhető el | |||||
Aknafedél - nyomócsatlakozás íves (GDB) m ca. | nem érhető el | nem érhető el | nem érhető el | nem érhető el | ||||||
Aknafedél - nyomócsatlakozás egyenes (GDG) m kb. | Nem érhető el | Nem érhető el | Nem érhető el | Nem érhető el |
