centerliner
El multitalento del riego

Centerliner 9000

Cada campo tiene características especiales. Si se quiere aprovechar al máximo el potencial del campo, se necesita un sistema de riego adaptado individualmente y con precisión. Determinar esto es un arte que sólo los verdaderos especialistas en riego pueden dominar. Justo como nosotros en BAUER. Por ello, hemos creado un sistema especial para grandes superficies irregulares: el CENTERLINER 9000 que combina las ventajas de un sistema pivotante y lineal en una sola máquina y de este modo, se consigue un mejor aprovechamiento de la superficie, especialmente cuando se trata de un campo amplio y de forma irregular. Al igual que el LINESTAR, una unidad central desplaza linealmente al CENTERLINER con las armazones a través del campo. Pero además, el Centerliner también puede cambiar al modo pivotante. Un sistema especial de control lineal mantiene la máquina en la trayectoria correcta en todo momento. El agua se suministra a través de hidrantes y mangueras de alimentación o alimentación por canal.

Dependiendo de la situación del campo y de los índices de precipitación, el CENTERLINER puede regar la misma superficie que un LINESTAR, pero sólo necesita la mitad del número de torres de desplazamiento. Afortunadamente, esto se traduce en menores costes de adquisición. Además, el CENTERLINER puede trasladarse a un campo vecino.

¿Por qué CENTERLINER?

  • Máximo aprovechamiento de las superficies de gran tamaño y de formas irregulares
  • Combina los sistemas CENTERSTAR y LINESTAR en una máquina (riego circular y lineal)
  • Puede regar la misma área que un LINESTAR en determinadas situaciones, pero con la mitad de torres de desplazamiento
  • Sistema de baja presión con bajo consumo de energía
  • Alta eficiencia de riego gracias a la aspersión de agua cerca del suelo
  • Riego suave y respetuoso con los cultivos
  • Gran flexibilidad gracias a la posibilidad de rotación y arrastre
  • Rendimiento fiable incluso en periodos secos
  • Larga vida útil

Unidades Centrales del Centerliner

Gran flexibilidad gracias a la opción de remolque fácil de usar

CLE
CLX
CLS

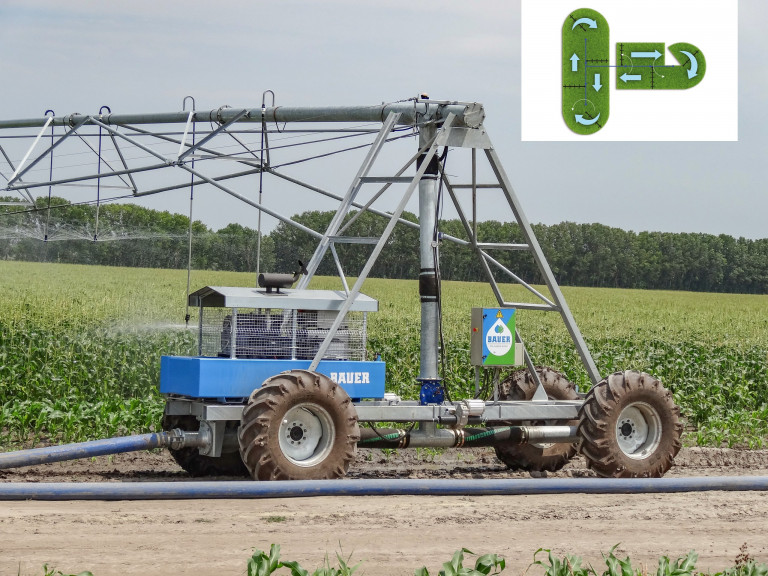

CLE
centerliner-cle

CLE

Unidad central de 4 ruedas:

  • Rotación automática de las torres motrices – Modo Pivote
  • Conexión de manguera flexible para un retorno automático sin necesidad de reacoplar las mangueras
  • Opción de rotación de la unidad central para superficies de riego en forma de L
  • Panel de control SELECT-PRO

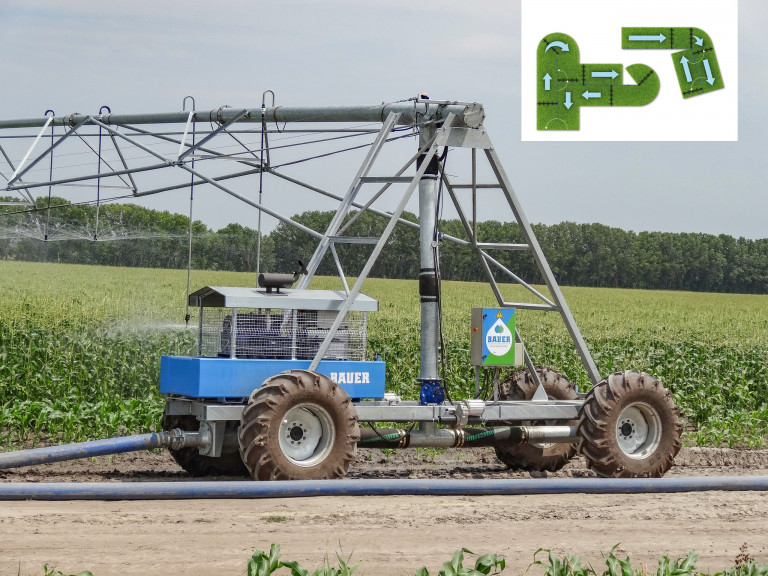

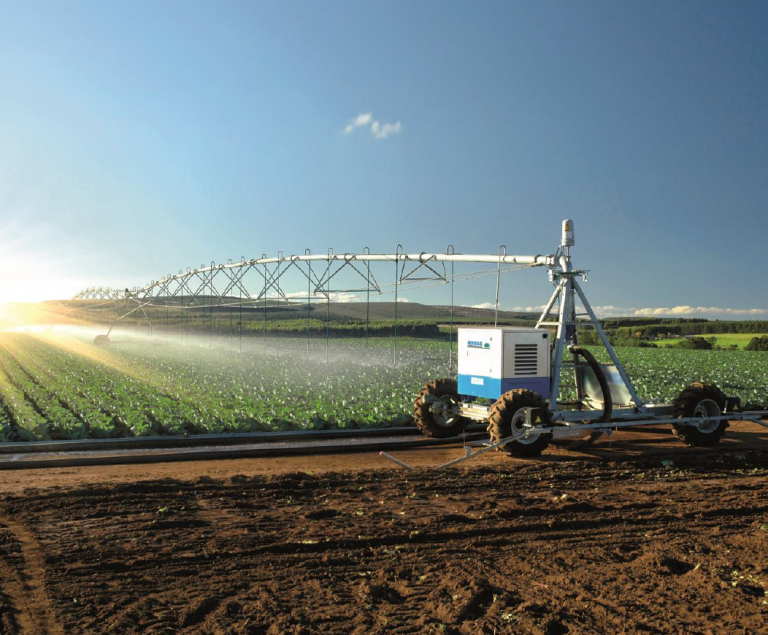

CLX
centerliner-clx

CLX

Unidad central de 4 ruedas:

  • Rotación automática de las torres motrices – Modo Pivote
  • Conexión de manguera flexible para un retorno automático sin necesidad de reacoplar las mangueras
  • Opción de rotación de la unidad central para superficies de riego en forma de L
  • Panel de control SELECT-PRO

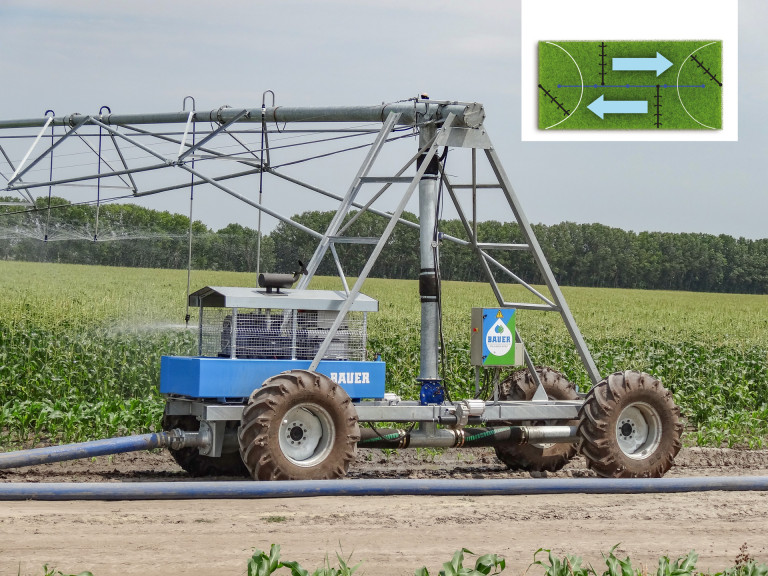

CLS
centerliner cls

CLS

Unidad central de 4 ruedas:

  • Rotación automática de las torres motrices – Modo Pivote
  • Conexiones de dispositivos rígidas
  • Panel de control STANDARD-PRO

CENTERLINER en comparación

CLXCLECLSDetalles
Unidad central de 4 ruedas para una rotacíon automática de las torres móviles con conexiones rígidas delanteras y traseras
Unidad central de 4 ruedas para una rotacíon automática de las torres móviles con conexiones de mangueras flexibles para retorno automático
Unidad central orientable para superficies en forma de L
Conexión doble - para el uso de 2 mangueras de arrastre
Unidad central remolcable
Armario de mando SELECT – Pro
Mando por SMS – opcional
Tramo 168LL longitudes: de 42,3m a 59,8m
Tramo 203LL longitudes: de 42,3m a 54,0m
Tramo - de ejecución remolcable
Tramo - de ejecución alta
Longitud máx. de sistema recomendada: 450m
Capacidades del sistema de hasta 200 m³/h
Capacidades del sistema de hasta 400 m³/h
Manguera de arrastre 4″ – max. 200 m (hasta 120 m³/ h)
Manguera de arrastre 4 1/2″ – max. 160 m (hasta 50 m³ / h)
Manguera de arrastre 5″ – max. 130 m (hasta 200 m³ /h)
Manguera de arrastre 6″ – max. 110 m (hasta 300 m³ /h)
Control por surcos
Control por cable guía
Control por cable subterráneo
1 of 2
Componentes principales
Paneles de Control
Conducir
Control de APP
Componentes principales

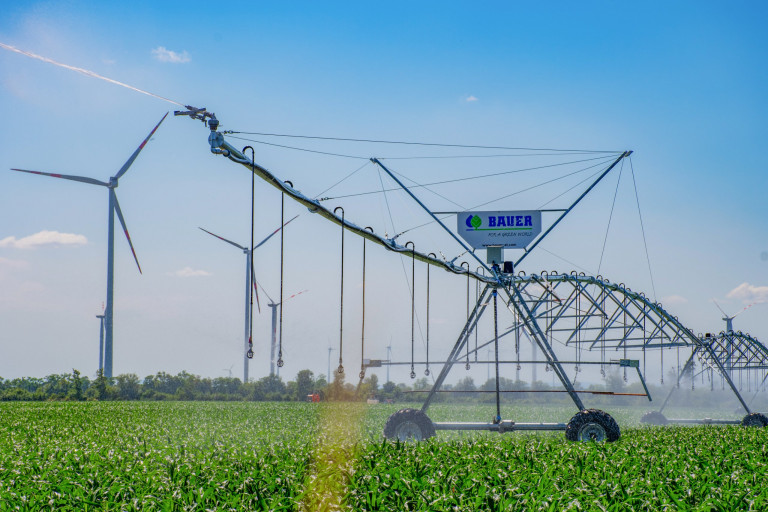

Bauer_Centerliner_AT_Mais 13
MÁXIMA SEGURIDAD DURANTE MUCHOS AÑOS

Tramos – Entramado

  • Los cuatro diferentes diámetros de tubo ofrecen una amplia gama de usos (50–600 m³/h)
  • Adaptación óptima para reducir al máximo los costos de operación
  • Una sola longitud de tubo (5,85m) para un fácil montaje y transporte
  • Tirantes de 20 mm de diámetro con mayor resistencia a la tracción y grandes rangos de seguridad.
  • La curvatura uniforme de la estructura ofrece una alta estabilidad
  • La disposición de los ángulos de los montantes a 90° permite una distribución uniforme de la carga, incluso en los terrenos más difíciles
  • Montantes cruzados en la torre motriz para una mayor estabilidad en terrenos desnivelados

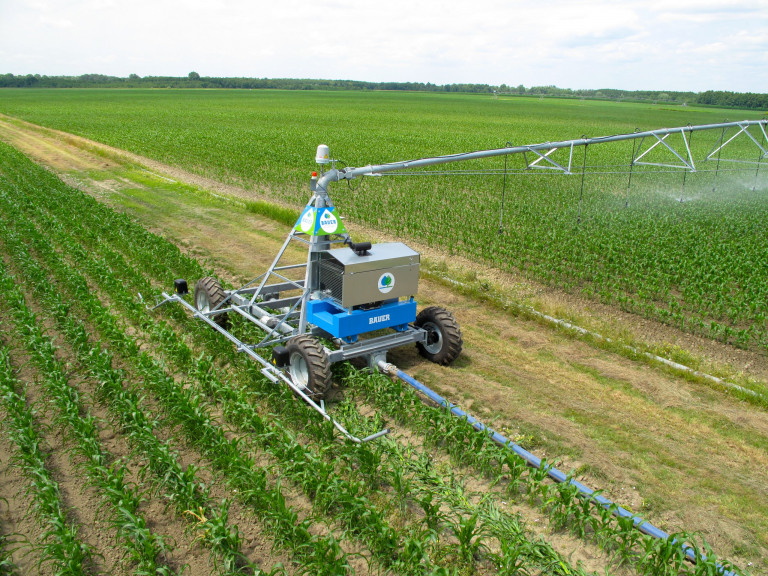

Bauer 2013 Ungarn Luftaufnahmen.092
EL SISTEMA 9000 BRINDA MAS ESTABILIDAD

Torre Motriz

  • Estructura amplia
  • Entrada de potencia óptima
  • Ángulo de soporte de la torre motriz de grandes dimensiones 100x75 mm
  • Una mayor distancia entre ruedas, 4,3 m (estándard) y 5,2 m, garantiza una estabilidad alta, incluso en terrenos desnivelados o con grandes ráfagas de viento.
  • 2 alturas de construcción: 4,2 m (estándar) y 5,0 m para una adaptación óptima a cada cultivo
  • Remolcable– Gran flexibilidad y adaptación a la rotación de cultivos
Fahrtumkupplung
EXACTO Y FIABLE

Acoplamiento de la torre motriz

El acoplamiento rígido de la torre motriz, con rodamiento y cuchara, equilibra a la perfección las inclinaciones extremas del terreno. El montaje exterior del tubo de empalme garantiza un diámetro de paso libre completo, permitiendo así un caudal óptimo sin pérdida de presión. El anillo de union de las mangueras, resistente a las condiciones climáticas, a los rayos UV y al ozono, facilita grandes ángulos en caso de desnivel del terreno.

centerstar
PATENTADO POR BAUER

Control de alineación

BAUER es el único fabricante que ofrece una palanca de cambio montada directamente sobre el punto de giro de la junta flexible. Por lo tanto, cualquier giro que se produzca en el tubo (torsión) no puede influir en el recorrido del cambio y mantiene todo el sistema libre de tensiones. El ajuste óptimo de los brazos de cambio con rodamientos de precisión en las levas de cambio garantizan la transmisión exacta de las vías de control. El control preciso de la torre motriz garantiza una larga vida útil.

Exaktsteuerung
MÁXIMA PRECISIÓN DESDE 13 TORRES MOTRICES

Control de precisión

El control de precisión para sistemas lineales y centrales, así como para sistemas a partir de 13 torres motrices, ofrece la mayor precisión. La flexión entre las torres motrices se transmite mediante cables de control, contrarrestando cualquier torsión en la estructura de acero.

Centerliner

Control por GPS

Mediante los módulos GPS y la estación base RTK, la posición real se compara permanentemente con la posición objetivo de la máquina y se corrige inmediatamente si es necesario.

El control por GPS puede seleccionarse como opción para los Linestars y Centerliners con unidad central de 4 ruedas y panel de control SmartTouch.

Ventajas del control por GPS:

  • No hay obstáculos en la zona de riego
  • No es necesario realizar trabajos de excavación y mantenimiento en el campo
  • Sin necesidad de mantenimiento
Centerliner

Control subterráneo

Los sensores miden el campo de inducción de un cable instalado en el suelo, indicando así la dirección de avance (disponible para los sistemas Centerliner y Linestar).

Ventajas del control subterráneo:

  • No hay obstáculos en la zona de riego
  • Visualización permanente de la desviación de la línea ideal
  • Fácil programación y puesta en marcha
  • Altura de montaje de hasta 3 m sobre el cable instalado
  • Sin necesidad de mantenimiento
OLYMPUS DIGITAL CAMERA

Control por cable

El brazo de dirección con poleas de cable se desplaza a lo largo de un cable tensado y determina así la dirección de avance de la máquina.

OLYMPUS DIGITAL CAMERA

Control por surco

Para el control de un Linestar / Centerliner, se cava un surco a lo largo de la trayectoria para especificar la dirección de desplazamiento del Sistema.

Paneles de Control
GESTIÓN DE RIEGO PERFECTA

Paneles de Control

La serie probada y robusta para su uso en las condiciones más extremas.La sencilla interfaz de uso y los robustos elementos de mando garantizan un funcionamiento perfecto.Todas las funciones básicas para el funcionamiento automático están integradas en todos los paneles de control. Una amplia gama de accesorios permite el reequipamiento con elementos adicionales para obtener funciones operativas complementarias.

Gestión innovadora de riego y control preciso

  • Sin excepción, se utilizan componentes de calidad de fabricantes de renombre (Schneider Electric, Schrack, Moeller, etc.) de acuerdo con las normas VDE más estrictas.
  • La protección contra la corrosión de los paneles de control se ha adaptado para resistir condiciones climáticas extremas.
centerstar

Panel de control SmartTouch CL

  • Gran pantalla táctil de 10,4" para un cómodo manejo y visualización del estado de funcionamiento
  • Monitoreo y apagado automático del sistema en caso de mal funcionamiento
  • 4 modos de funcionamiento estándar: modo lineal, giro hacia adentro, giro hacia afuera, modo pivotante
  • Es posible la continuación automática después de un ciclo
  • Informes avanzados de riego
  • SmartRain-ready

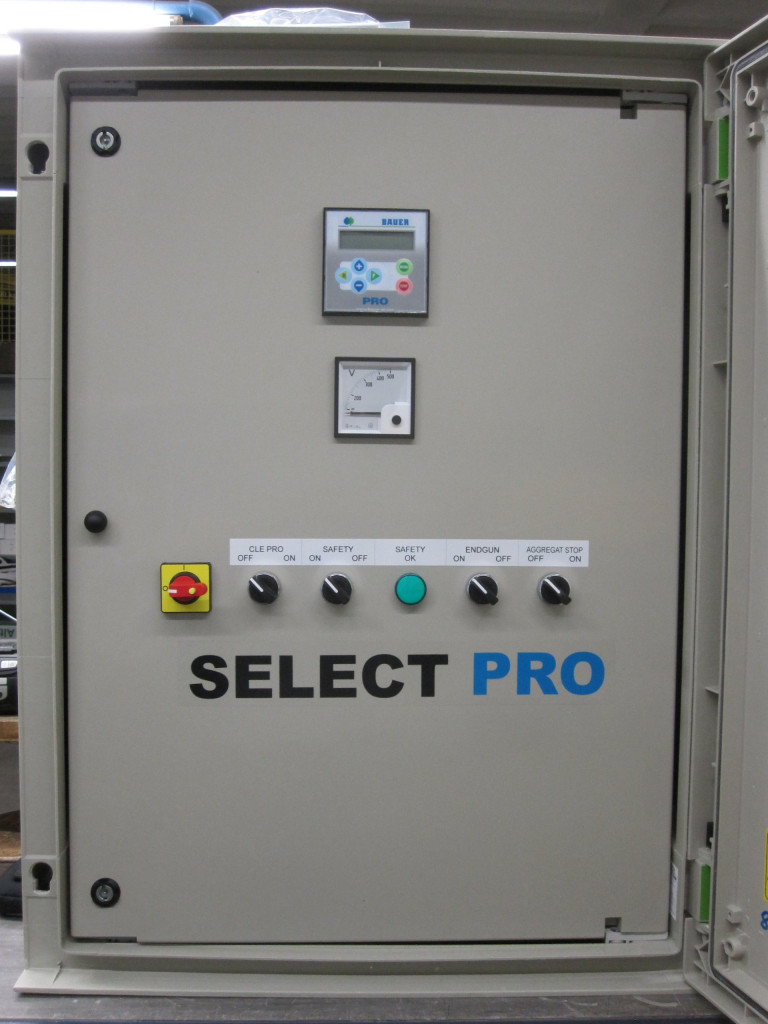

IMG_6793

Select Pro

  • Manejo sencillo del sistema a través del modulo PRO
  • Supervisión y apagado automático del sistema en caso de mal funcionamiento
  • 4 modos de funcionamiento estándar: modo lineal, giro hacia adentro, giro hacia afuera, modo pivotante
  • Es posible la continuación automática después de un ciclo

Select Pro G

  • Manejo sencillo del sistema a través del modulo PRO
  • Supervisión y apagado automático del sistema en caso de mal funcionamiento
  • 4 modos de funcionamiento estándar: modo lineal, giro hacia adentro, giro hacia afuera, modo pivotante
  • Es posible la continuación automática después de un ciclo
  • Módulo GPS para el reconocimieno de posición en SmartRain
Conducir
centerstar

Motorreductor

  • Motor de alto par con protección de sobrecarga térmica
  • Motor encapsulado con alta protección contra la humedad
  • Engranaje recto de alta eficiencia
  • Junta del eje con perfil especial para proteger contra la suciedad
Radgetriebe-schwenkbar

Reductores de ruedas

Reductores de rueda- rígidos

  • Engranaje helicoidal para pares elevados, relación de transmisión 50:1
  • Cojinete de rodillos cónico de grandes dimensiones
  • Cámara de expansión integrada
  • Junta del eje con perfil especial para protegerlo contra la suciedad

Reductores de rueda- móviles

  • Desacoplamiento del tornillo sinfín para la marcha libre (durante el arrastre)
  • Cambio sencillo entre el modo pivote y el modo de arrastre
reifen
NEUMÁTICOS DE CONFORT PARA LAS MÁS ALTAS EXIGENCIAS

NEUMÁTICOS

  • Amplia y diversa gama de dimensiones de neumáticos para una perfecta adaptación a distintos suelos y cultivos
  • NUEVOS neumáticos con perfil de tracción (como tractor)
  • Manguera retraída para una máxima seguridad de funcionamiento
  • Rines galvanizados para una protección óptima frente a la corrosión
Control de APP
Centerstar

Riego 4.0

La aplicación SmartRain, apoyada por GPS, ofrece nuevas posibilidades en la gestión del riego. Independientemente de dónde se encuentre el usuario, siempre está al tanto del estado actual de su sistema y puede optimizar los procesos en curso en la máquina de forma remota en cualquier momento.

Todo sobre SmartRain
